该项目为南通醋酸纤维有限公司6号炉脱硝改造工程，主要包括低氮燃烧系统（OFA）改造及烟气脱硝改造（SCR+SNCR），下面对该工程做一个简要的介绍。

75t/h旋风炉是武汉锅炉厂生产的WGZ75/3.82－16型锅炉,系自然循环、单锅筒、立式旋风燃烧、液态排渣锅炉，旋风室立式布置于锅炉前墙，故也称前置式立式旋风炉。

为降低锅炉NOx的排放，根据用户要求，申港锅炉本次脱硝工程改造采用的方案包括两部分：低氮燃烧系统（OFA）改造及烟气脱硝改造（SCR+SNCR）。

（1）第一部分：锅炉在50%～110%BMCR时，采用低氮燃烧系统技术（OFA），改造后锅炉NOx排放浓度≤450 mg/Nm³。

（2）第二部分：锅炉在50%～110%BMCR时，在低氮燃烧器系统技术（OFA）的基础上，采用SNCR+SCR烟气脱硝技术，将锅炉NOx的排放浓度降低到≤50mg/Nm³，三年内锅炉NOx的排放浓度≤75mg/Nm³。

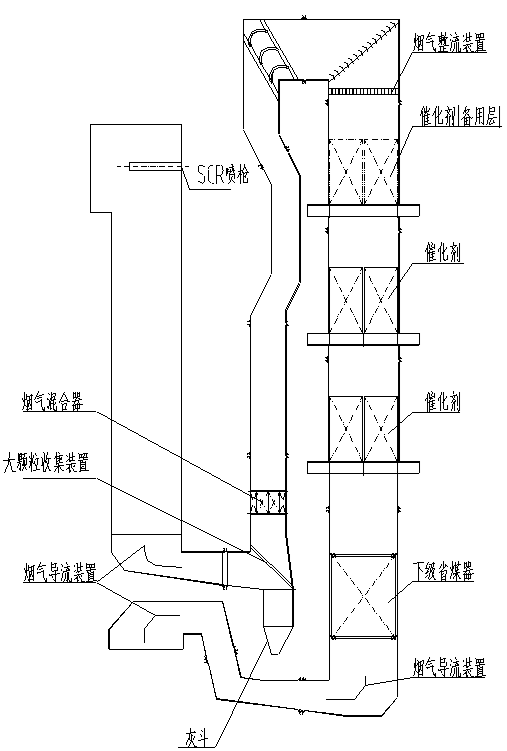

由于原尾部受热面布置较为紧凑，不能直接在烟道内部放置SCR催化剂反应器。为了布置SCR设备，须将锅炉原尾部烟道进行改造，将尾部烟道的省煤器进行调整，在上级预热器下部腾出4m左右的烟道高度，供SCR反应器烟道引出，烟气经过SCR反应器后再返回烟道，具体方案如下图所示：

下级预热器分为上组和下组，上组不作改造。下组管箱全部更换，由原来立式光管改为卧式螺旋槽管，管子规格Φ40×1.5，材质为09CuPCrNi-A，四周采用加强管Φ42×3.5/20(GB3087)，改前与改后的高度没变，管箱宽度由1935mm改为2726mm（仅指管组部分）。

本次6炉烟气脱硝改造所需的还原剂采用尿素溶液（母管浓度为50%，压力0.8MP.g，温度50℃），尿素溶液取自五期储存罐，本期脱硝项目需要增设尿素溶液的输送模块、储存罐和尿素溶液循环模块，将尿素溶液输送至锅炉运转层附近，然后通过背压调节模块返回本期脱硝储存罐。在锅炉附近布置有除盐水箱、SNCR稀释计量模块、SCR稀释计量模块、SCR分配模块、SNCR分配模块和喷枪，SCR和SNCR喷枪所需雾化空气为厂区压缩空气，压缩空气母管压力为0.8MP.g，经过减压后提供所需雾化空气。另外，SNCR和SCR喷枪还配有冷却风，采用冷却风机供风。

每台锅炉配置1套SCR稀释计量模块、1套SNCR稀释计量模块、1套SCR分配模块、1套NSCR分配模块。稀释计量系统能能实时响应锅炉负荷变化，通过电动调节阀自动调整和控制输送到喷射器的尿素溶液流量。分配系统用于精确分配到每支喷射器的还原剂和雾化空气,尿素溶液和稀释水管路上设有压力表、流量计等。还原剂喷射系统采用雾化空气将还原剂雾化喷入高温烟气中。

SNCR喷枪布置在锅炉炉膛水冷壁上，标高约18m，布置5只SNCR喷枪，其中前墙3只，两侧墙各1只。

SCR喷枪布置在锅炉尾部烟道的上部拐弯处（低温过热器出口），在后墙布置4只SCR喷枪，每只喷枪上有1个喷头，喷枪伸入烟道内，将尿素溶液均匀喷入烟道内，喷入点烟气温度约615℃，尿素溶液在炉内进行热解，生成NH₃。

锅炉运行时，烟气脱硝系统可采用两种运行方式，即SNCR+SCR，下表是锅炉在100%负荷下两种运行方式的参数：
